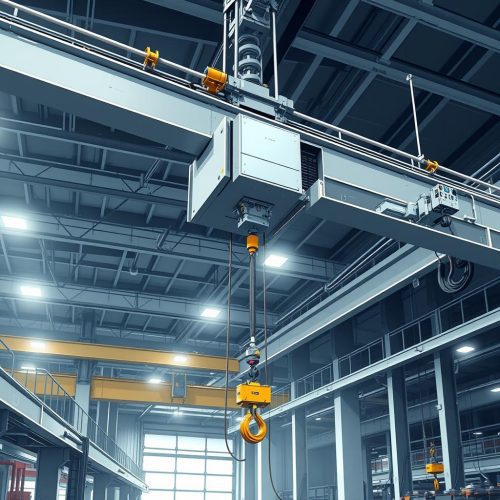

Overhead crane, atau dikenal juga sebagai derek overhead, adalah tulang punggung operasional di banyak industri. Alat ini memainkan peran vital dalam memindahkan material berat secara efisien dan aman di berbagai lingkungan kerja, mulai dari pabrik manufaktur, gudang logistik, hingga pembangkit listrik. Memahami nama dan fungsi dari peralatan utama yang membentuk overhead crane adalah kunci untuk memaksimalkan produktivitas dan menjamin keselamatan. Artikel ini akan menguraikan komponen-komponen krusial yang berkontribusi pada kinerja optimal overhead crane, memberikan wawasan mendalam yang bermanfaat bagi operator, teknisi, dan siapa saja yang terlibat dalam pengelolaan material.
Komponen Vital Overhead Crane: Penggerak Utama Industri
Overhead crane dibangun dari serangkaian komponen yang bekerja secara terintegrasi untuk mengangkat, memindahkan, dan menurunkan beban. Setiap bagian memiliki peran spesifik, berkontribusi pada efisiensi dan keamanan operasional. Berikut adalah peralatan utama yang membentuk sistem overhead crane yang andal:
1. Jembatan (Bridge): Fondasi Pergerakan Horizontal
Jembatan adalah struktur horizontal utama yang membentang di atas area kerja. Ia berfungsi sebagai landasan bagi troli dan kerekan untuk bergerak melintasi rentang crane. Konstruksi jembatan yang kokoh, biasanya terbuat dari baja karbon berkualitas tinggi atau baja paduan, sangat penting untuk menahan beban maksimum yang diizinkan dan memastikan stabilitas selama pengoperasian. Kapasitas jembatan sering kali menjadi faktor penentu dalam pemilihan crane yang sesuai untuk aplikasi tertentu.
- Fungsi: Menyediakan jalur pergerakan horizontal bagi troli dan kerekan.
- Jenis: Tersedia dalam konfigurasi single girder (satu balok) untuk kapasitas yang lebih rendah dan double girder (dua balok) untuk kapasitas yang lebih tinggi dan rentang yang lebih panjang. Pemilihan jenis jembatan akan sangat bergantung pada kebutuhan dan aplikasi.
2. Troli (Trolley): Pengendali Gerakan Lateral
Troli adalah unit yang bergerak di sepanjang jembatan, membawa kerekan, dan bertanggung jawab atas gerakan lateral (ke samping) dari beban. Desain troli yang presisi memungkinkan pergerakan yang terkontrol dan akurat, bahkan saat mengangkut beban yang sangat berat. Troli sering dilengkapi dengan roda dan mekanisme penggerak yang kuat untuk memastikan pergerakan yang lancar dan stabil.
- Fungsi: Memindahkan beban secara horizontal melintasi jembatan, memfasilitasi penempatan beban yang tepat di lokasi yang diinginkan.
- Fitur: Dilengkapi dengan roda baja berkualitas tinggi, motor penggerak listrik atau hidrolik, dan sistem pengereman yang andal.
3. Kerekan (Hoist): Jantung Sistem Pengangkatan
Kerekan adalah unit yang paling bertanggung jawab untuk mengangkat dan menurunkan beban. Komponen ini biasanya terdiri dari motor, drum tempat tali atau rantai pengangkat digulung, dan pengait (hook) atau attachment khusus untuk mengamankan beban. Kerekan adalah jantung dari sistem pengangkatan, dan kinerjanya secara langsung memengaruhi efisiensi dan keselamatan pengangkatan.
- Fungsi: Mengangkat dan menurunkan beban secara vertikal.
- Jenis: Terdapat dua jenis utama, yaitu kerekan tali kawat (wire rope hoist) yang cocok untuk beban berat dan aplikasi industri berat, dan kerekan rantai (chain hoist) yang lebih cocok untuk beban yang lebih ringan dan aplikasi yang membutuhkan presisi tinggi.
4. Rel (Rail): Jalur Pergerakan Jembatan
Rel adalah jalur tempat jembatan bergerak. Rel biasanya dipasang di sepanjang dinding atau kolom bangunan. Mereka menyediakan dukungan struktural yang penting dan memungkinkan pergerakan crane di sepanjang area kerja. Desain dan pemasangan rel yang tepat sangat penting untuk memastikan stabilitas dan keamanan crane selama pengoperasian.
- Fungsi: Menyediakan jalur yang aman dan stabil untuk pergerakan jembatan.
- Material: Umumnya terbuat dari baja khusus yang tahan terhadap beban berat dan tekanan dinamis dari pergerakan crane.
5. End Trucks: Penopang dan Penggerak Jembatan
End trucks adalah unit yang terletak di kedua ujung jembatan dan terhubung ke rel. End trucks berisi roda dan mekanisme penggerak yang memungkinkan jembatan bergerak di sepanjang rel. Mereka juga berfungsi untuk menopang jembatan dan mendistribusikan beban ke rel. Keandalan end trucks sangat penting untuk memastikan operasi crane yang stabil dan aman. Tahukah Anda, kegagalan end trucks adalah salah satu penyebab utama kecelakaan crane?
- Fungsi: Memungkinkan pergerakan jembatan di sepanjang rel dan memberikan dukungan struktural.
- Fitur: Dilengkapi dengan roda, motor penggerak, sistem pengereman, dan mekanisme penguncian untuk keamanan tambahan.
6. Kontrol (Controls): Otak Pengendali Crane
Sistem kontrol memungkinkan operator untuk mengendalikan gerakan crane, termasuk gerakan jembatan, troli, dan kerekan. Kontrol dapat berupa kontrol gantung (pendent control), remote control, atau bahkan kabin operator yang memungkinkan operator untuk mengoperasikan crane dari jarak jauh. Sistem kontrol yang efisien dan mudah digunakan sangat penting untuk meningkatkan produktivitas dan mengurangi risiko kesalahan operator.
- Fungsi: Mengendalikan semua fungsi crane, termasuk gerakan, kecepatan, dan pengereman.
- Jenis: Tersedia dalam berbagai konfigurasi, mulai dari kontrol gantung yang sederhana hingga sistem remote control yang canggih dengan fitur keselamatan tambahan.
7. Sistem Listrik: Sumber Tenaga Crane
Sistem listrik menyediakan daya untuk semua komponen crane, termasuk motor penggerak, kontrol, dan sistem keselamatan. Sistem ini mencakup kabel, panel kontrol, transformator, sakelar, dan perangkat pelindung seperti pemutus sirkuit dan relay. Sistem listrik yang handal dan aman sangat penting untuk memastikan operasi crane yang efisien dan mencegah kerusakan pada peralatan.
- Fungsi: Menyediakan daya untuk semua komponen crane, memastikan operasi yang lancar dan efisien.
- Komponen: Terdiri dari kabel bertegangan tinggi, panel kontrol, dan perangkat keselamatan seperti pemutus sirkuit dan relay.
Analogi: Crane sebagai Sistem Tubuh Manusia
Bayangkan overhead crane sebagai tubuh manusia. Jembatan adalah tulang belakang yang memberikan dukungan struktural. Troli adalah lengan yang bergerak untuk mencapai dan memindahkan beban. Kerekan adalah otot yang mengangkat dan menurunkan beban. Rel adalah kaki yang memungkinkan tubuh bergerak di sepanjang area kerja. Sistem kontrol adalah otak yang mengoordinasikan semua gerakan. Sistem listrik adalah sistem saraf yang memberikan energi untuk semua fungsi tubuh.
Kesimpulan: Mengoptimalkan Penggunaan Overhead Crane
